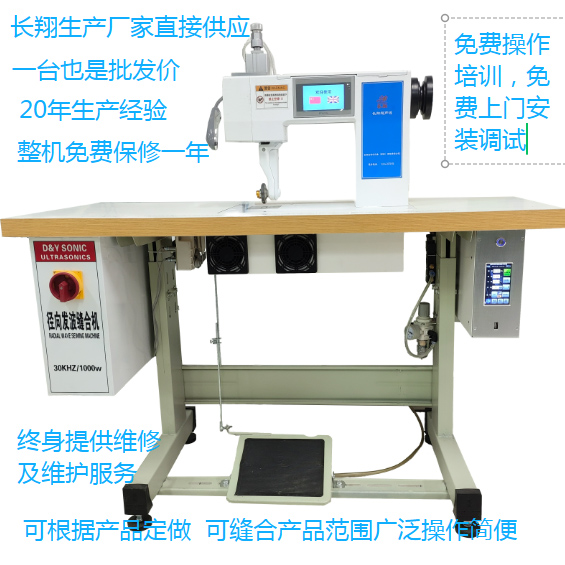

徑向超聲波花邊機
核心原理：
1. 將兩個需要焊接的圓柱形工件（如濾清器、管道、容器等）嵌套在一起。
2. 一個特制的徑向焊頭（又稱“C型”焊頭或環繞式焊頭）從外部環繞住工件。
3. 焊頭產生水平方向的、高頻的徑向振動，振動能 量通過上工件傳遞到焊接接觸面。
4. 接觸面因摩擦生熱而熔化，在預設的壓力下冷卻后形成牢固的、氣密/水密的環形焊縫。
主要設備構成
1. 超聲波發生器：提供高頻電信號。
2. 徑向超聲波換能器/振動系統：核心部件，將電能轉換為徑向的機械振動。
3. C型徑向焊頭：特殊的環繞式焊頭，其內側有用于傳導振動的花紋。需要根據產品直徑和材料設計。
4. 工裝夾具：定位和固定上下工件。
5. 控制與氣壓系統：控制焊接時間、壓力、振幅等參數，并提供焊接壓力。
徑向超聲波花邊機與傳統軸向超聲波焊接的對比
特性 徑向超聲波焊接 傳統軸向超聲波焊接
振動方向 水平/切線方向（徑向） 垂直方向（軸向）
焊縫形式 環形圓周焊縫 點、直線或平面焊縫
典型應用 圓柱形容器的封口、過濾器件、管件連接 電子外殼、汽車零件、醫 療器械
優點 焊縫強度高且均勻，外觀無損傷，密封性佳，適合圓周密封 通用性強，速度快，適用于多種平面結構
限制 設備專用性強，焊頭成本高，主要適用于圓柱形部件 不適用于大周長或要求高密封性的圓周焊接
